ATEN 4-port PoH/Poe injector pro VE-2812/1812R/802R/VK112

ATEN VE44PB je čtyřportový injektor pro dálkové napájení až čtyř kompatibilních zařízení ATEN PoH nebo PoE pomocí kabelů Cat 5e / 6 / 6a. Nasazení VE44PB ve vašich zařízeních Pro AV eliminuje potřebu
místního napájecího zdroje připojených zařízení. Dodává až 15,4 W energie na port PSE. Díky připojení HDBaseT může VE44PB rozšířit připojení HDMI na velkou vzdálenost pomocí kabelů Cat 6 / 6a;
Mezitím stále zajišťuje kvalitu obrazu a kvalita obrazu, která není ovlivněna. Kromě toho stavové diody LED na předním panelu ukazují přehledný přehled připojených zařízení, což vám umožňuje provádět v reálném čase

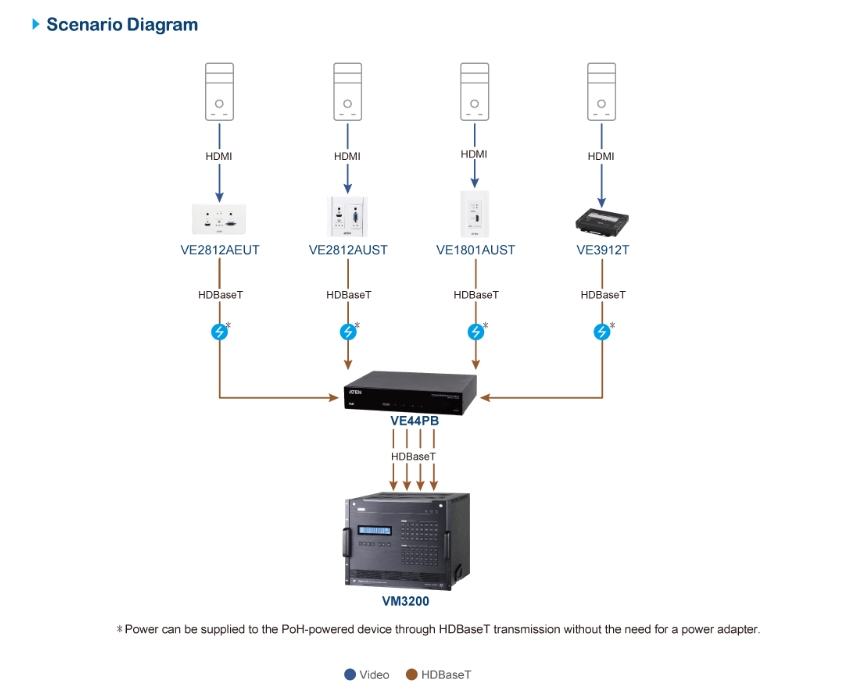

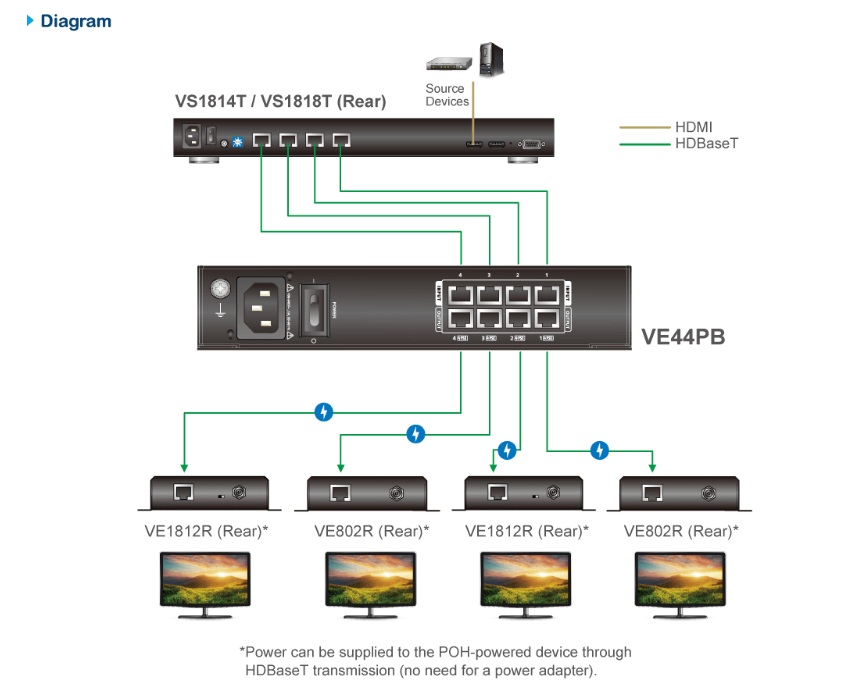

monitorování a řešení problémů v případě nouze. Díky své kompaktní konstrukci a montáži do racku lze VE44PB snadno instalovat kdekoli mezi vysílačem a přijímačem, který vyžaduje dálkové napájení PoH / PoE.

Vlastnosti

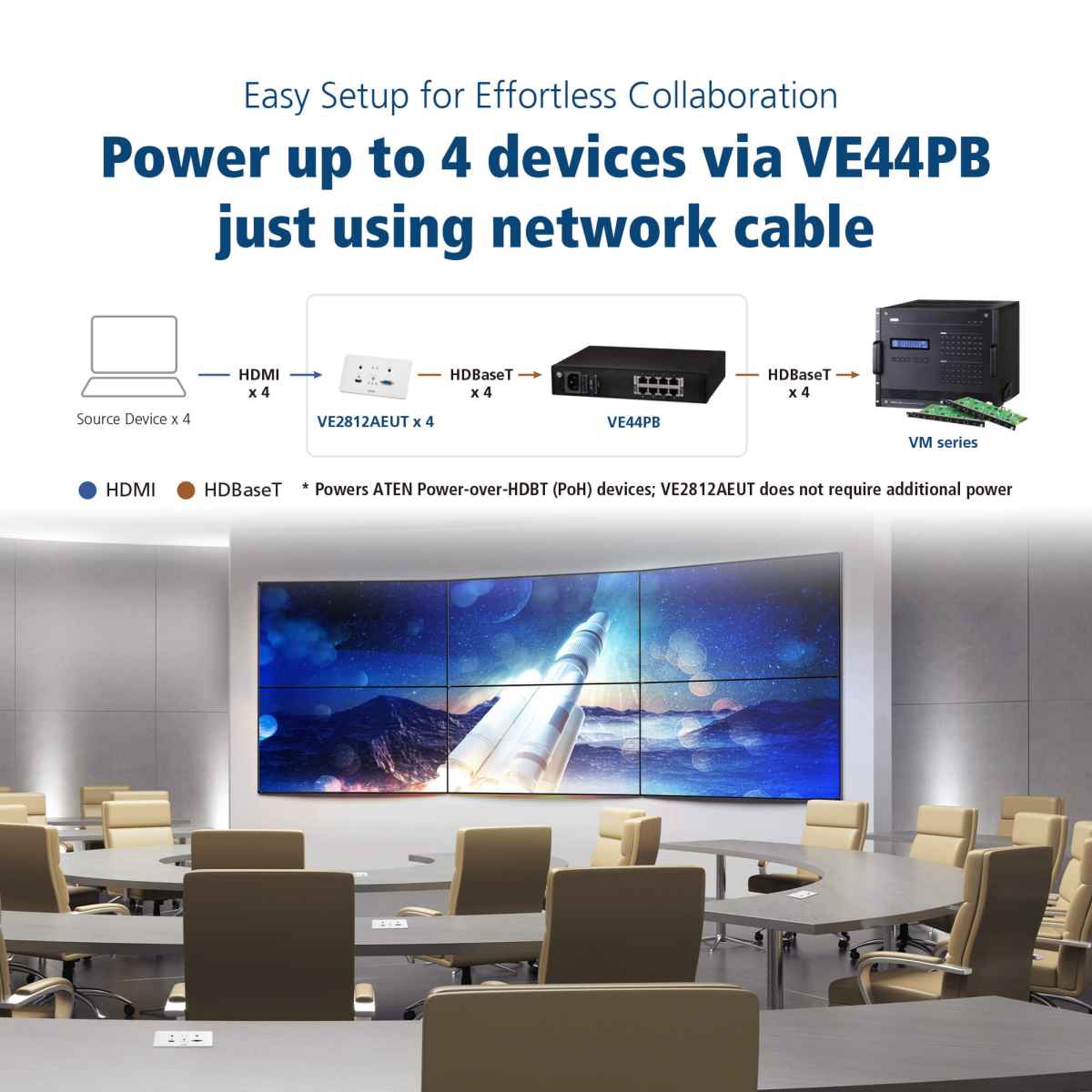

- Napájí až čtyři ATEN Power-over-HDBaseT (PoH) / produkty kompatibilní s napájením přes Ethernet (PoE) přes kabely Cat 5e / 6 / 6a
- Připojení HDBaseT - prodlužuje připojení HDMI na velkou vzdálenost kabelem Cat 6 / 6a
- Kompatibilní s modely ATEN PoH / PoE: VE2812AT, VE2812AEUT / AUST, VE1812R, VE802R, VK108US, VK112EU, VK224, VK236, VK248, KE8952,
 nebo budoucími produkty ATEN PoH powered / PoE, které splňují standard IEEE 802.11 af
- Vestavěná ochrana ESD 8KV / 15KV
- Plug-and-play bez dalších nastavení
- Montáž do racku
- Dodává až 15,4 W energie na port PSE

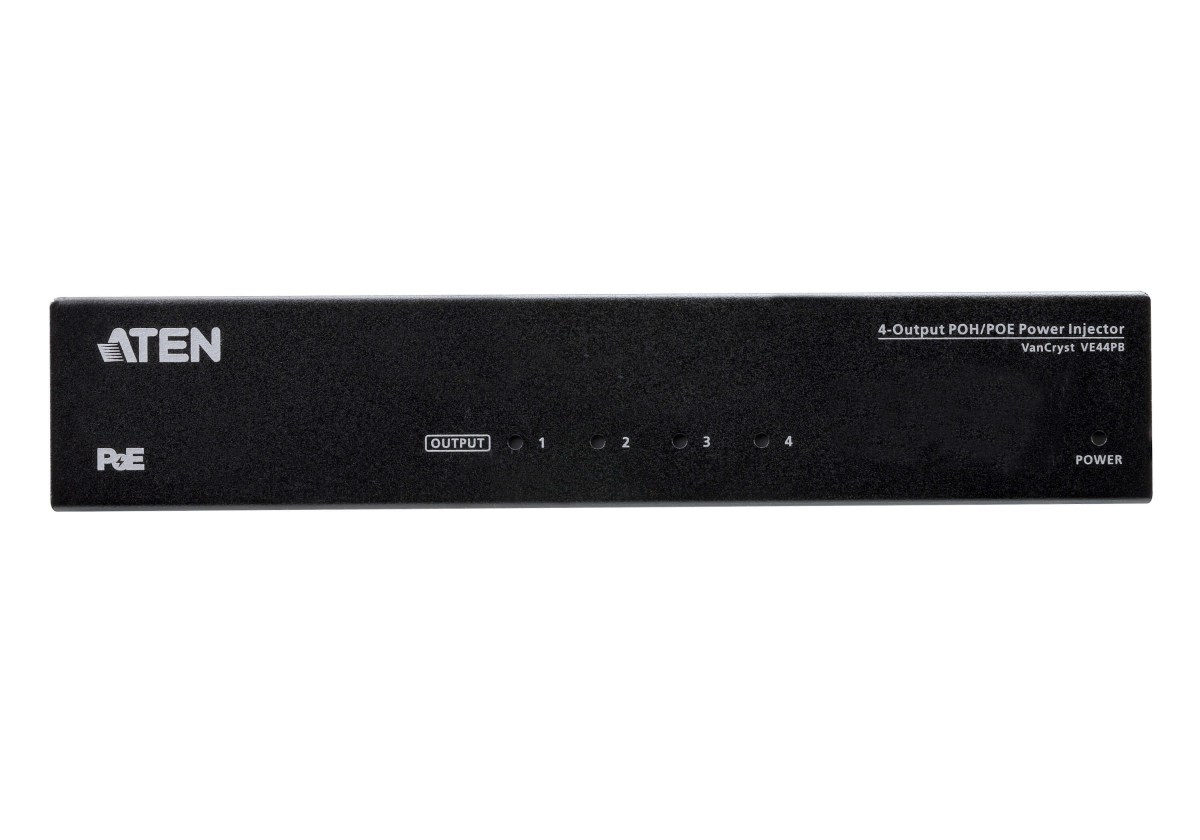

- Stavové LED diody poskytují okamžitý přehled o stavu zařízení, zlepšují monitorování a odstraňování problémů v reálném čase
- Zajištěná kvalita signálu - použití výkonového injectoru VE44PB nemá vliv na kvalitu signálu přenosu videa, zvuku, obousměrného přenosu RS-232 a Ethernet *

* Přenosová vzdálenost se může snížit na 80% původní vzdálenosti.
