PremiumCord USB2.0 na RS485 adaptér
Zařazení produktu
Poslat info
Dotaz k tomuto produktu
Související dokumenty
Schéma zapojení
KU2-232D schéma zapojení.pdf
Související produkty
Zařazení produktu
Poslat info
Dotaz k tomuto produktu
Související dokumenty
Související produkty
Podrobnosti o produktu
- USB 2.0 kompatibilní
- přenos dat 300bps až do 3Mbps
- výstup na konektoru DB9 male nebo přes redukci na svorkovnici pro zapojení samostatných vodičů

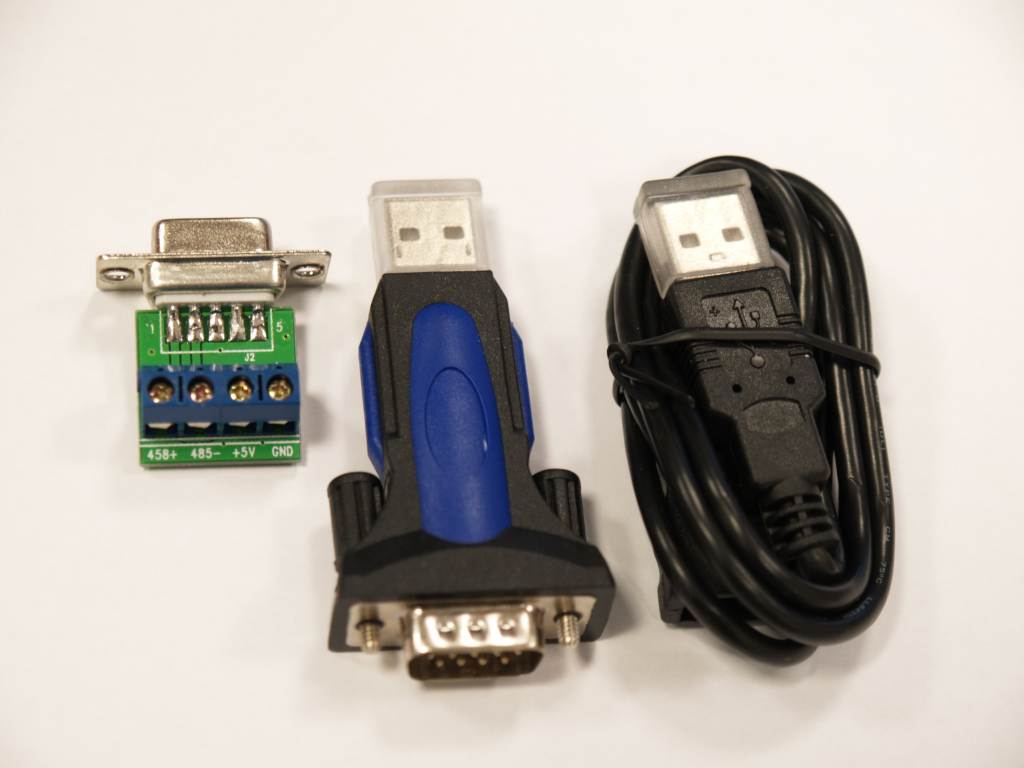

- balení obsahuje kratkou redukci z konektoru DB9 na svorkovnici (viz další foto produktu) pro zapojení čtyř vodičů: Data+, Data-, 5V, GND
- nevyžaduje externí napájení, je napájen ze sběrnice USB
- Plug & Play
- nevyžaduje IRQ, I/O adresu
- Hot swap podpora

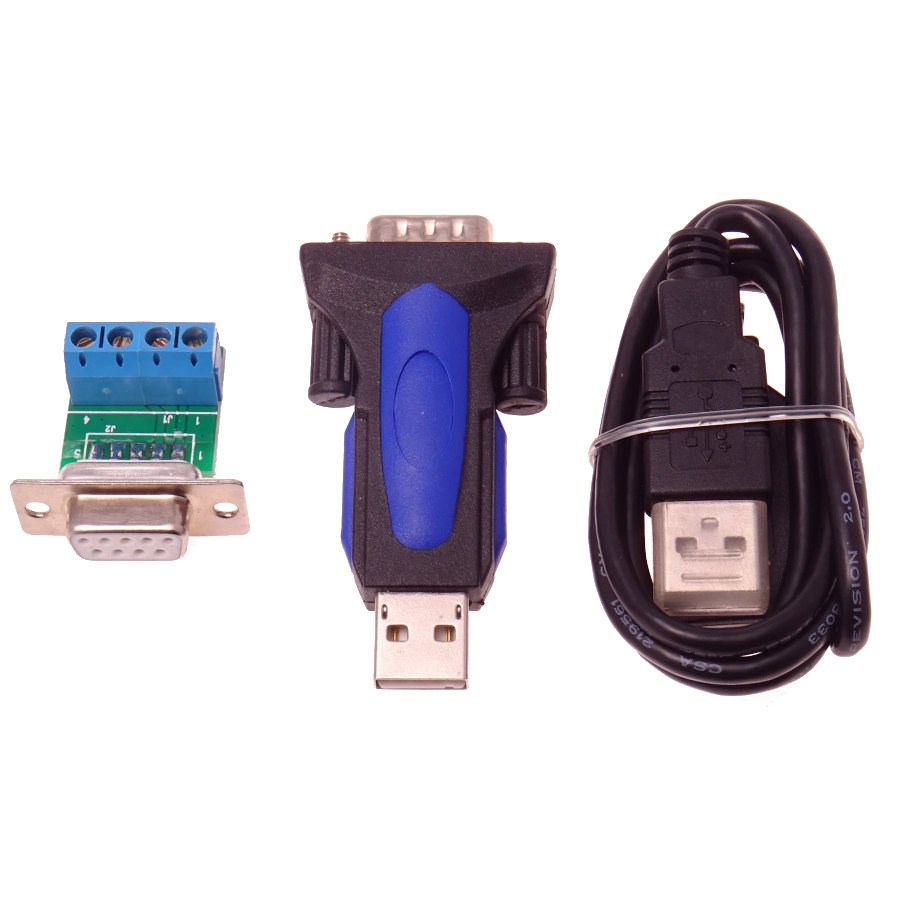

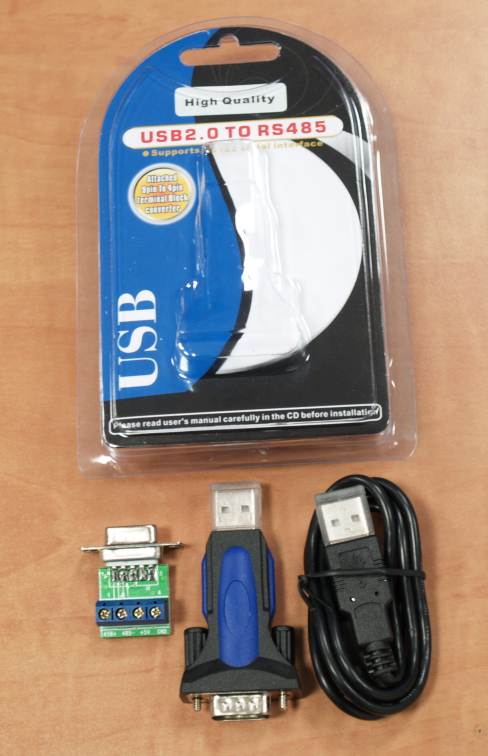

- balení obsahuje převodník, USB prodlužovačku 80cm, svorkovnici a CD s ovladači
- Chipset: FTDI / FT232RL https://ftdichip.com/products/ft232rl/
- Podpora systémů: WIN98/ME/2000/XP/Win7/Vista/10 Mac,Linux
Popis signálů RS485 na konektoru DB9M
DB9-Male Definition
Pin 1 Data+ (485-)
Pin 2 Data- (485+)
Pin 5 GND
Pin 6 5V

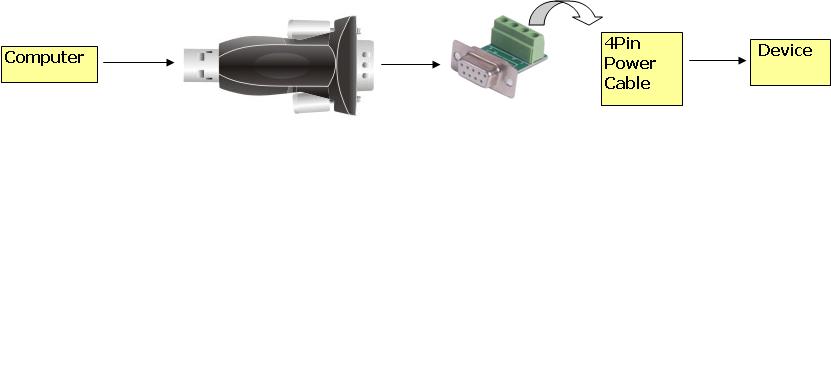

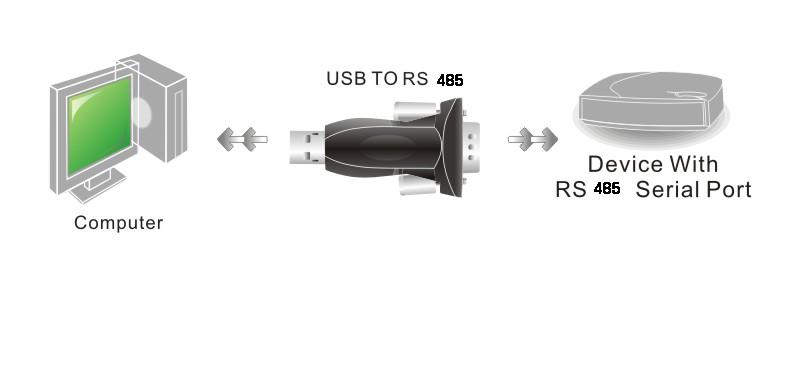

Převodník KU2-232D je adaptér pro dvouvodičové připojení zařízení s rozhranním RS-485.

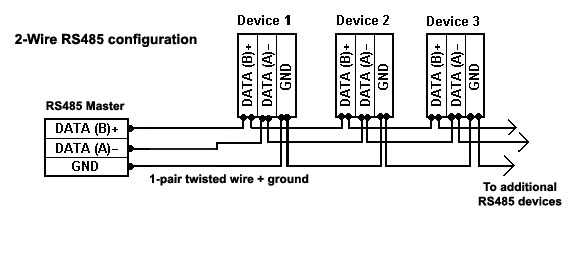

Zařízení a počítač s adaptérem se propojí 2 vodiči a zemí. Vzájemně se propojí Data+ u adaptéru a zařízení a stejně Data- u adaptéru a zařízení. Pospojují se země adaptéru a všech zařízení jak je znázorněno v příkladu zapojení 3.
Může být zapojeno více zařízení za sebou.
